深 圳 市(shi) 天 成(cheng) 照 明 有(you) 限 公(gong) 司

SPECIFICATIONS產品(pin)規格書

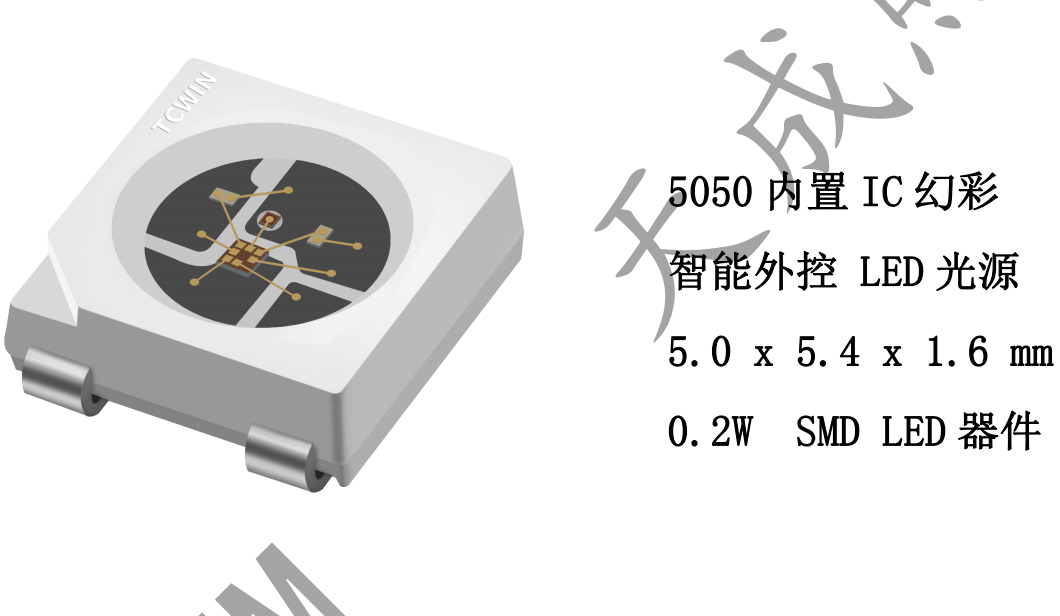

5050燈珠產品型號 TC5050RGB-3CJH

5050 內置 IC 幻(huan)彩

智(zhi)能(neng)外控 LED 光源

5.0 x 5.4 x 1.6 mm

0.2W SMD LED 器件

目 錄

1、產(chan)品概述............................................................................................................. 3

2、主要應(ying)用............................................................................................................. 3

3、特征說明(ming)............................................................................................................. 3

4、產品尺(chi)寸............................................................................................................. 4

5、產品命(ming)名規則.....................................................................................................4

6、引腳功能............................................................................................................. 5

7、RGB 光電特性......................................................................................................5

8、絕對(dui)最大值.........................................................................................................6

9、IC 電氣(qi)參數........................................................................................................6

10、開(kai)關特性...........................................................................................................6

11、數(shu)據傳輸時(shi)間...................................................................................................7

12、時序波形(xing)圖.......................................................................................................7

13、數據傳輸方式(shi)...................................................................................................8

14、24bit 數據結構................................................................................................8

15、典型(xing)應用電路...................................................................................................8

16、光電特性(xing)曲(qu)線(xian)...................................................................................................9

17、包裝(zhuang)................................................................................................................. 10

18、可靠性測試.....................................................................................................11

19、焊接(jie)說明.......................................................................................................112

20、注(zhu)意事項.......................................................................................................113

1. 產品描述

TX1812CLC-YP2203025 是一個集控(kong)制(zhi)電(dian)路(lu)與發(fa)光電(dian)路(lu)于一體的智能外(wai)控(kong) LED 光源。其外(wai)型與一

個 5050LED 燈珠(zhu)相同(tong)，每個元件(jian)即為一個像素點(dian)。像素點(dian)內部包含(han)了智能數字(zi)接口數據鎖存(cun)信號整

形放大驅(qu)動電(dian)路(lu)，電(dian)源穩(wen)壓電(dian)路(lu)，內置(zhi)恒流電(dian)路(lu)，高(gao)精度(du) RC 振蕩器，輸出(chu)驅(qu)動采用專利 PWM 技術，

有效保證了像素點發光(guang)顏色一致性。

數據協議(yi)采用單極性歸零(ling)碼的通訊方式(shi)，像素點在上(shang)電復位以后，DIN 端接受(shou)從控(kong)制器傳(chuan)輸過

來的數(shu)據，首先送(song)過來的 24bit 數(shu)據被(bei)第一個像素(su)點(dian)(dian)提取后，送(song)到像素(su)點(dian)(dian)內部的數(shu)據鎖存器，剩余

的(de)數據經(jing)過(guo)內(nei)部整形處理電路整形放大后通過(guo) DO 端(duan)口(kou)開(kai)始轉發輸出給(gei)下(xia)一個級聯的(de)像素(su)點，每經(jing)

過(guo)一個像素點(dian)的傳(chuan)輸，信號(hao)減少(shao) 24bit。

LED 具有低(di)電壓驅(qu)動，環保節能，亮度高，散(san)射角度大，一致性(xing)好，超(chao)低(di)功率，超(chao)長壽命(ming)等

優(you)點。將(jiang)控制電路(lu)集成于 LED 上面，電路(lu)變得更加(jia)簡(jian)單，體積小，安(an)裝(zhuang)更加(jia)簡(jian)便。

2. 主要應用

? LED 全彩(cai)發光字燈(deng)串(chuan),LED 全彩(cai)模組,LED 幻彩(cai)軟硬燈(deng)條,LED 護欄管，LED 景觀/情景照明(ming)。

? LED 點光源,LED 像素屏,LED 異(yi)形屏,機箱風扇氛圍燈，各(ge)種電子產品(pin),電器設備(bei)跑(pao)馬燈。

3. 特(te)征說明

? LED 內部集(ji)成(cheng)高質量(liang)外(wai)控單線串(chuan)行(xing)級聯恒流 IC;

? 控制電(dian)路與芯片集成(cheng)在 SMD 5050 元器件中，構成(cheng)一(yi)個(ge)完(wan)整的(de)外(wai)控像素(su)點,效(xiao)果均勻且一(yi)致性高;

? 內置數(shu)據整形(xing)(xing)電路，任何像素點收(shou)到(dao)信(xin)號后經過(guo)波形(xing)(xing)整形(xing)(xing)再輸(shu)出，保證(zheng)線路波形(xing)(xing)畸變不(bu)會累加(jia);

? 內置上電(dian)復位和掉電(dian)復位電(dian)路(lu)，默認(ren)上電(dian)不亮燈;

? 灰(hui)度(du)調節電路(256 級灰(hui)度(du)可(ke)調);

? 紅光驅動特(te)殊處理(li)，配色更均衡;

? 單線數據(ju)傳(chuan)輸，可無限級聯;

? 整形(xing)轉發強化技術(shu)，兩(liang)點間傳(chuan)輸距(ju)離超過 10M;

? 數據傳輸(shu)頻率可達(da) 800Kbps， 當刷新速率 30 幀/秒時，級(ji)聯數不小于 1024 點。

產品序號

4. 產品尺(chi)寸

注：

a. 所有(you)標(biao)注尺寸的單(dan)位均為 mm;

b. 除(chu)了(le)特別(bie)注(zhu)明(ming),所有標注(zhu)尺寸的公差(cha)均為(wei)±0.05mm;

c. 封裝尺寸：5.0x5.4x1.6mm;

5. 產品命名規則

TX 1812 CLC F01

內置 IC 系列 IC 分類 封裝尺(chi)寸和驅動電流

建議(yi)焊盤尺寸

6. 引腳功能

序號 符號 管腳名 功能描述

1 VDD 電源 供電管腳

2 DO 數據輸(shu)出(chu)(chu) 控制數據信號(hao)輸(shu)出(chu)(chu)

3 GND 地 信(xin)號接(jie)地和(he)電源接(jie)地

4 DIN 數據輸(shu)入(ru) 控制數據信號(hao)輸(shu)入(ru)

7. RGB 光(guang)電(dian)特性

項目 符號 最小 平均 最大 單位 測試條(tiao)件(jian)

主波長(chang) λd

G 520 525

R 620 625 nm IF=12mA

B 465 470

發光強度 IV

G 800 1200

R 200 400 mcd IF=12mA

B 150 300

8. 絕(jue)對(dui)最大額定值

參(can)數 符(fu)號 范圍 單位

邏輯電源電壓 VDD 3.5～5.5 V

邏(luo)輯輸入(ru)電壓 VI -0.5～5.5 V

工作溫度(du) Topt -40～85 ℃

儲存(cun)溫度 Tstg -40～120 ℃

ESD耐壓 VESD 4K V

9. IC 電氣參數

參數 符號 最小 典型 最大 單位(wei) 測試條件

芯片內部電(dian)源電(dian)壓(ya) VDD 3.5 5.0 5.5 V --

R/G/B端口耐壓 VDS,MAX -- 9 -- V --

R/G/B輸(shu)出驅動電(dian)流 IO -- 12 -- mA -- 信號輸(shu)入

翻轉閥值

VIH 0.7xVDD -- -- V

VDD=5.0V

VIL -- -- 0.3xVDD V

PWM頻率 FPWM -- 2.4 -- KHZ -- 靜態功耗 IDD -- 0.5 -- mA -- 10. 開關特性

參數 符號 最小 典型(xing) 最大 單位 測試條件

數(shu)據傳輸速度(du) FDIN -- 800 -- KHZ --

DO傳輸延遲 TPLZ -- 160 300 ns --

11. 數據傳(chuan)輸(shu)時間

T符號(hao) 碼元 最小 平(ping)均 最大 單位(wei)

TOH 0碼(ma)，高電(dian)平時間 200 320 400 ns

TOL 0碼(ma)，低電(dian)平時間 800 930 -- ns

TIH 1碼，高電平(ping)時間 620 640 1000 ns

TIL 1碼，低電平(ping)時間 200 610 -- ns

Trst Reset碼，低電平時間 80 -- -- us

12. 時序波形(xing)圖

輸入碼型： 連(lian)接方(fang)式：

13. 數據(ju)傳輸方式

注：其中 D1 為 MCU 端發送的(de)(de)數(shu)據(ju)，D2、D3、D4 為級聯電路自(zi)動整形轉發的(de)(de)數(shu)據(ju)

14. 24bit 數據結構

G7 G6 G5 G4 G3 G2 G1 G0 R7 R6 R5 R4 R3 R2 R1 R0 B7 B6 B5 B4 B3 B2 B1 B0

注：高位(wei)先發，按(an)照 GRB 的順序發送數據(G7→G6……B0)

15. 典型應用(yong)電路(lu)

16. 光電特性曲線

? 光譜圖，Ta=25℃

? 電(dian)壓與(yu)電(dian)流(liu)關系，Ta=25℃

? 亮度與電流關系，Ta=25℃

? 角度圖(tu)，Ta=25℃，If=12mA

17. 包(bao)裝規格

● 進料方向

標簽圖示

● 包裝數量

卷盤(pan)尺寸：178x12mm，1000pcs/卷;

卷盤尺寸：330x12mm，4000pcs/卷;

18. 可(ke)靠性(xing)測試

測試項目和結(jie)果

序(xu)號(hao) 測試項目 參(can)考標準(zhun) 測試條件(jian) 備注 結論

1 回流焊 JESD22-B106 Tsld=240℃,10sec 3 times 0/22

2 溫度循環(huan) JESD22-A104

-20℃ 30min

↑↓15min

120℃ 30min

200 cycle 0/22

3 冷熱沖擊(ji) JESD22-A106

-40℃ 15min

↑↓15sec

125℃ 15min

200 cycle 0/22

4 高(gao)溫存儲 JESD22-A103 Ta=100℃ 1000 hrs 0/22

5 低溫(wen)存儲 JESD22-A119 Ta=-40℃ 1000 hrs 0/22

6 點亮(liang)高低溫循環 JESD22-A105

On5min-40℃>15min

↑ ↓ ↑ ↓

<15min

Off5min100℃>15min

200 cycle 0/22

7 老化(hua)測試 JESD22-A108 Ta=25℃

IF=12mA 1000 hrs 0/22

8 高溫高濕 JESD22-A101 60℃ RH=90%

IF=12mA 1000 hrs 0/22

19. 焊接說(shuo)明

? 回流焊簡介(jie)

a.回流焊次數不應超(chao)過(guo) 2 次;

b.焊接時(shi)，在加熱過程中不能有應力(li)作(zuo)用于 LED 燈珠;

? 烙鐵

a.手工焊接時，烙(luo)鐵溫度控制(zhi)在(zai) 300℃以下，且(qie)時間(jian)不可(ke)超(chao)過 3 秒;

b.手工(gong)焊接只(zhi)可(ke)焊接一次;

? 返工

a.溫(wen)度保(bao)持(chi)在(zai) 240℃以下，5 秒內完成返工(gong)作(zuo)業;

b.烙鐵不能碰觸到 LED 燈珠;

c.雙頭形(xing)烙鐵為(wei)最佳;

20.注(zhu)意事項

? 使用注意事項

為確保內(nei)置 IC 燈(deng)珠(zhu)產(chan)品在(zai) SMT 貼片回流焊和使用過(guo)程良率及產(chan)品穩定性，經過(guo)多次試(shi)驗驗

證特(te)制訂(ding)以下各工(gong)序相(xiang)關(guan)注意事項(xiang)如下：

1、樣(yang)品評估：因本產(chan)品為內置 IC 產(chan)品，整體工藝(yi)差別于常規(gui) RGB 產(chan)品，所(suo)以客戶端在樣(yang)品評估

時(shi)需進行(xing)全方位(wei)驗證，確保(bao)產品(pin)的匹配性能(neng);

2、來料檢驗(yan)：確保(bao)真(zhen)空(kong)包裝完(wan)好，無漏真(zhen)空(kong)現象，如有漏真(zhen)空(kong)請確認(ren)回流焊是否異常，如異常

需返廠重新高溫除(chu)濕;

3、使用(yong)事項：正式貼(tie)片前請先(xian)做好(hao)首件確(que)認，使用(yong)時按拆一(yi)包用(yong)一(yi)包的原則(ze)，燈珠裸露(lu)在空氣

中不得(de)超過 4 小(xiao)時(shi)，貼(tie)片完成(cheng)燈珠需(xu)在 2 小(xiao)時(shi)以內過完回流(liu)焊，使用錫膏(gao)為(wei)中低溫(wen)錫膏(gao)，回流(liu)焊最

高(gao)溫度不(bu)得超(chao)過 240 度;

4、維修要求(qiu)：材料(liao)在回(hui)流焊后 4 小時內需(xu)完成(cheng)測試(shi)和維修燈珠，如超(chao)過 4 小時需(xu)將要維修燈板

 低(di)溫 65℃除濕 12 小時以上才(cai)可進行維(wei)修作業，且維(wei)修所需的(de)燈珠也要進行低(di)溫 65℃除濕 12 小時

以上才(cai)可使用，維修(xiu)過程中(zhong)禁(jin)止用溫(wen)度(du)超過 240℃加熱(re)臺(tai)進行(xing)返(fan)修(xiu)，禁(jin)止整板放置于加熱(re)臺(tai)上返(fan)修(xiu)，

遵循壞哪顆(ke)返(fan)哪顆(ke)的原(yuan)則。

溫(wen)馨提示：整個工序特別注(zhu)意(yi)事(shi)項為燈珠使用前真(zhen)空(kong)包(bao)裝、除濕(shi)后貼片放置(zhi)時(shi)間(jian)和(he)車間(jian)的溫(wen)濕(shi)

度管控(kong)，產品維修時燈板(ban)如(ru)裸露在室溫環境時間(jian)過長燈板(ban)和燈珠需進(jin)行除濕(shi)，燈珠為 LED 電子元(yuan)器(qi)

件產品(pin)(pin)，需注意春夏季防(fang)潮，秋冬季防(fang)靜電，產品(pin)(pin)品(pin)(pin)質(zhi)就是一家企業的生命，以(yi)質(zhi)量求生存(cun)，以(yi)質(zhi)

量求發展是我司(si)的一貫宗旨。

TCZM也(ye)為保證客戶端品質，請嚴格參(can)照以上建議操作(zuo)。

防潮等級定義

防(fang)潮等級驗證

防潮等級

材料(liao)拆包后使用壽(shou)命 驗證條件

時間 條件

標準條(tiao)件 加速條(tiao)件

時間 條件 時間 條件

LEVEL1 無限制 ≦30℃/85%RH 168+5/-0H 85℃/85%RH / /

LEVEL2 1 年 ≦30℃/60%RH 168+5/-0H 85℃/60%RH / /

LEVEL2a 4 周 ≦30℃/60%RH 696+5/-0H 30℃/60%RH 120+5/-0H 60℃/60%RH

LEVEL3 168 小時(shi) ≦30℃/60%RH 192+5/-0H 30℃/60%RH 40+5/-0H 60℃/60%RH

LEVEL4 72 小時 ≦30℃/60%RH 96+5/-0H 30℃/60%RH 20+5/-0H 60℃/60%RH

LEVEL5 48 小時 ≦30℃/60%RH 72+5/-0H 30℃/60%RH 15+5/-0H 60℃/60%RH

LEVEL5a 24 小(xiao)時 ≦30℃/60%RH 48+5/-0H 30℃/60%RH 10+5/-0H 60℃/60%RH

LEVEL6 取(qu)出(chu)即用(yong) ≦30℃/60%RH 取(qu)出(chu)即用(yong) 30℃/60%RH / /

封(feng)(feng)裝的 LED 為硅材料。該 LED 具有軟表面的封(feng)(feng)裝頂部(bu)。頂部(bu)表面的壓(ya)力會(hui)影響 LED 的可(ke)靠(kao)

性。應采取預(yu)防措施，以避免(mian)有過大的壓力作用(yong)于在封裝件上。因此，在選用(yong)吸嘴時，應適(shi)用(yong)

于(yu)有機硅(gui)樹脂(zhi)的壓力。
